* MIL-STD-464整机雷击测试系统
Impulse Current Test System
IP 200/100 Ssp; 2 x IP 100/100 Ssp
200 kA/100 kA
200 kJ/100 kJ
100 kV
简述
MIL-STD-464整机雷击测试系统IP 200/100 Ssp; 2 x IP 100/100 Ssp 是一套非常复杂的脉冲电流测试系统。脉冲电流测试系统, IP 200/100 Ssp; 2 x IP 100/100 Ssp (Fig. 1) 是为满足MIL-STD-464要求的A,B,C,D(Fig. 2)四种脉冲而设计。
整个测试系统包含3套相似的脉冲电流发生器：1套IP 200/100 Ssp 和2套IP 100/100 Ssp来进行A, B, D脉冲测试；同时还包括DC发生器来进行C脉冲的测试。
系统的应用
完全满足MIL-STD-464整机雷击测试的要求：
A脉冲模块 – 一次雷击脉冲电流
A脉冲模块能够在500μs 时间内产生200kA + 10 %的峰值电流。 这是Crowbar火花间隙来产生。
B脉冲模块–过渡电流
B脉冲模块能够产生2 kA + 20 %的脉冲电流，其在5ms的时间内的放电总量为为10 C + 10 %。
C脉冲模块– 连续电流
C脉冲模块在0.25至1.0s时间范围内，能够产生200 C + 20 % 电量。副值可达200 A 至 800 A.
D脉冲模块–二次雷击脉冲电流
D脉冲模块在500μs时间范围内， 能够产生100 kA + 10 %的峰值电流。这是Crowbar火花间隙来产生。
系统定义
MIL-STD-464关于多次雷击的章节包含脉冲电流模块A, B, C, D的要求。具体内容请见:
MIL-STD-464
5.4 Lightning

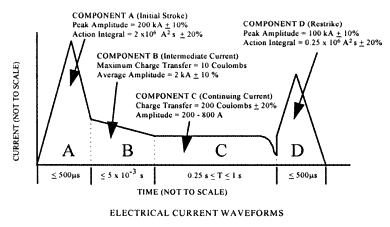

Fig.1 Lightning direct effects environment
整套系统拥有非常高的可靠性，原因之一是各种的触发单元都拥有自带的电源，并且各种触发信号的传输都是通过光纤来完成。控制程序使系统按照其数据库文件自动运行，并且记录测试数据。
测试系统可以完全按照MIL-STD-464的雷击顺序来进行测试。
系统参数
供电电源: 1 x 380/220 V, 100 kVA , 50 Hz AC, three-phase with neutral
充电电压: 100 kV
放电间隔: 60 s
系统工作环境
满足系统输出电压，电流参数的环境要求：
海拔: < 1000 m
环境温度: + 5…+ 40 °C
环境湿度: < 90 %
各种绝缘部件的工作环境要求:
大气压: 0.1 MPa
环境温度: 20 °C
大气湿度: 11 g/m3
测试系统包含如下组成部分：
序号 描述
1. A, B, D脉冲生成模块
2. C连续电流生成模块
3. 测量模块
4. 系统控制模块
5. 附件
6. 标定，各种文件，德国HV总部及客户安装场地培训。
系统各种组成参数列表:
| 1.14/3 |
Switchgear Cubicles, Types S50 to S1000, For AC Voltage Test Systems With Power Supply 400 V, 50/60 H |
| 1.26/1 |
Regulating transformers |
| 2.53/1 |
Operator Device, Type BG 5 G |
| 3.11/3 |
Impulse Voltage Test Generators 100 kV up to 1200 kV - Series L |
| 3.21/3 |
Charging units including control cubicle for Series L, M |
| 3.40/3 |
Impulse Current Test Systems Type IP ... / ... S up to 200kA |
| 3.53/3 |
Operator Device, Type BG5I, for Impulse Test Systems |
| 3.61/2 |
Low-Damped Capacitive Impulse Voltage Divider / Basis Load Capacitors, Type SMC 100 kV - 6000 kV |
| 4.11/7 |
Modules for Discharge and Earthing |
| 5.57/3 |
Impulse-Peak-Voltmeter MU 27/ MU 28 |
| 5.60/1 |
Digital Impulse Analyzers, Types MIAS ...B, C |
| 7.31/1 |
Casings, Racks and Desks for Control and Measuring Equipment |
| 10.30/2 |
HIGHVOLT Calibration Laboratory DKD-K-24501 Traceable Calibrations and Calibration Service for HV Measuring Systems |
系统内各组件更详细的详细的信息请与我们联系
Fig. 1: 整机雷击测试系统原理图 (200 kJ/100 kV, 2 x 100 kJ/100kV)
1 –充电及控制系统： GES (100 kV)；
2 –垂直线圈产生脉冲B；
3 –放电间隙调整模块；
4 –脉冲电容；
5 –脉冲A,B,D生成所用的电阻和电感；
6 –放电间隙中心及测量装置；
7 –电位器；
8 –可调变压器；
9 –整流单元；
10 –负载断续期；
11 –连接器,
12 –Crowbar火花间隙；13 –Crowbar 线圈；14 –绝缘支撑台
Fig. 2:?电流脉冲系统电路简图

Fig. 3: Crowbar火花间隙，产生脉冲A, D Fig. 4: Crowbar火花间隙附属物
|
