* 脉冲场强探头标定系统
简介
脉冲电磁场测试是为了评估测试产品的NEMP（核磁脉冲）敏感度水平。测试系统包含高压脉冲发生器，辐射发射装置，和电磁场探头（D-dot, B-dot）这些电磁场探头及附件需要进行定期的校验。

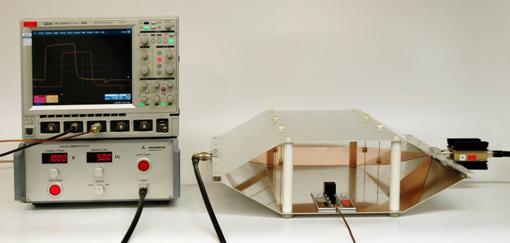

该标定系统包含一台高压脉冲发生器，一台TEM小室，衰减器及示波器。该系统的每一个部分都经过精心的标定，随硬件部分含有详细的标定程序。所采用的材料和测试方法保证了探头标定结果的精密度。改测试系统亦可用于CW连续波电场标定。
不同TEM小室的选择依据最大的测试频段范围和电磁场探头的尺寸。对于大尺寸的电磁场探头和超过1GHz频率范围的要求，还有另一种测试方法。具体情况请和我们联系。
参数
| 型号 |
CALTEM220 |
CALTEM500 |
CALTEM1000 |
| 最大频率 |
220 MHz |
500 MHz |
1 GHz |
| 平板高度 |
33.3 cm |
14.7 cm |
7.4 cm |
| 被测试探头最大高度 |
11 cm |
4.9 cm |
2.5 cm |
| 最大电场 |
3.7 kV/m |
8.5 kV/m |
17 kV/m |
| 精度 |
< 5 % |
| 上升时间 |
< 1 ns |
| 脉冲宽度 |
20 ns |
| 充电电压 |
0.1 - 2.5 kV |
|
