首页 > 产品分类 > 电流监视探头

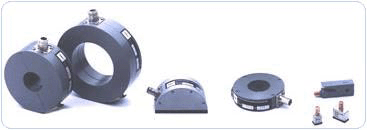

电流监视探头



　　FCC公司开发制造的电流探头，具有宽带、高灵敏度、大电流的处理能力，可用频率范围涵盖了基本的电源频率，能满足用户的各种需要。


　电流探头选择指南：

物理尺寸(mm) 最大初级电流(安培)
型 号 外形
图号 		AI.D. BO.D. CHt Zt W1 dB W1 连接器 DC-60Hz 400Hz RF(CW) 脉冲2 频率范围
F - 10 1 32 94 64 0.25 -12 N 350 350 100 100 10 Hz - 2 MHz
F - 10 - 1 1 32 94 64 0.03 -30 N 100 50 25 500 10 Hz - 2 MHz
F - 10A 1 67 142 53 0.25 -12 N 350 350 100 100 10 Hz - 2 MHz
F - 10A-1 1 67 142 53 0.03 -30 N 100 50 25 500 10 Hz - 2 MHz
F - 12 1 32 94 64 0.32 -10 N 350 350 100 100 10 Hz - 3 MHz
F - 14 1 32 94 64 0.12 -18 N 400 400 50 500 10 Hz - 500 kHz
F - 14 - 1 1 32 94 64 0.023 -33 N 400 400 25 500 10 Hz - 500 kHz
F - 14 - C 1 32 98 38 0.03 -30 N 100 50 10 100 10 Hz - 2 MHz
F - 14A 1 67 142 53 0.12 -18.5 N 400 400 50 500 10 Hz - 500 kHz
F - 14A - 1 1 67 142 53 0.03 -30.5 N 400 400 25 500 10 Hz - 500 kHz
F - 16 1 32 94 64 4 12 N 400 400 50 300 10 Hz - 70 MHz
F - 16 -1 1 32 94 64 0.5 -6 N 400 400 3 300 10 Hz - 70 MHz
F - 16A 1 67 142 53 4 12 N 800 400 50 300 10 Hz - 70 MHz
F - 16A -1 1 67 142 53 0.5 -6 N 800 400 3 300 10 Hz - 70 MHz
F - 16M 1 32 98 38 0.5 -6 N 100 100 2 50 100 Hz - 50 MHz
F - 33 - 1 1 32 71 19 5 14 BNC* 100 100 10 50 10 kHz - 250 MHz
F - 33 - 2 1 32 71 19 1 0 BNC* 100 100 2 50 1 kHz - 250 MHz
F - 33 - 3 1 32 71 19 4 12 BNC* 100 100 10 50 1 kHz - 200 MHz
F - 33 -4 ? ? ? ? 1 0 BNC* 100 100 2 50 1 kHz - 100 MHz
F - 33 - 5 3A 20 51 13 1.3 2.3 SMA 25 25 10 50 10 kHz - 140 MHz
F - 33 - 6 1 3 19 19 0.8 -2 SMA 5 5 1 10 1 kHz - 200 MHz
F - 35 1 32 98 38 1 0 N 350 200 3 100 100 Hz - 100 MHz
F - 35A 1 32 98 38 1 0 N 350 200 3 100 100 Hz - 100 MHz
F- 35A-FW ? 32 71 19 1 0 BNC* 350 400 2 100 10 Hz - 50 MHz
F - 35 - 1 1 32 98 38 0.15 -16.5 N 350 100 6 500 10 kHz - 100 MHz
F - 40 1 32 98 38 1 0 N 350 350 100 200 100 Hz - 20 MHz
F - 40 -5 1 67 153 102 0.1 -20 N 1000 1000 100 5,000 10 Hz - 50 MHz
F - 42 1 32 98 38 6 15.5 N 350 350 50 100 1 kHz - 100 MHz
F - 43 ? 32 98 38 12 4 N 100 100 50 100 100 Hz - 100 MHz
F - 50 1 32 71 19 9 19 BNC* 300 300 20 50 100 kHz - 500 MHz
F - 51 1 32 98 38 10 20 N 350 350 50 100 10 kHz - 500 MHz
F - 52 1 40 117 38 10 20 N 350 350 50 100 10 kHz - 500 MHz
F - 55 1 32 98 38 1 0 N 350 350 3 100 10 kHz - 500 MHz
F - 55A 1 32 98 38 0.1 -20 N 350 350 10 100 1 kHz - 500 MHz
F - 61 1 32 71 19 16 24 BNC* 200 200 20 50 1 MHz - 1 GHz
F - 62 1 32 71 19 13 22 BNC* 200 200 20 50 10 MHz - 1 GHz
F - 65 1 32 98 38 1 0 N 350 350 3 100 100 kHz - 1 GHz
F - 65A 1 32 98 38 .1 -20 N 350 350 10 100 10 kHz - 1 GHz
F - 70 1 70 125 38 1 0 N 350 350 3 100 1 kHz - 100 MHz
F - 71 1 70 125 38 8 18 N 200 200 25 50 10 kHz - 500 MHz
F - 72 1 67 142 53 5 14 N 350 350 100 100 100 Hz - 100 MHz
F - 72 -1 1 67 142 53 0.15 -16 N 350 150 12 500 100 Hz - 100 MHz
F - 72 -2 1 67 142 53 0.005 -46 N 200 70 60 5,000 100 Hz - 100 MHz
F - 73 1 67 142 53 2 6 N 350 350 200 200 10 Hz - 30 MHz
F - 75 1 70 125 38 1 0 N 350 350 3 100 10 kHz - 500 MHz
F - 80 1 127 197 41 5 14 N 350 350 100 100 1 kHz - 100 MHz
F - 80 - 1 1 127 197 41 1 0 N 350 350 2 100 1 kHz - 100 MHz
F - 81 1 127 197 41 1 0 N 350 350 100 100 100 Hz - 10 MHz
F - 2000 1 13 37 17 16 24 SMA 100 100 10 50 10 MHz - 3 GHz


物理尺寸 最大初级电流（A）
型　号 外形
图号		 A B C D E Zt W1 dB W1 连接器 DC-60Hz 400Hz RF(CW) Pulse2 频率范围
F-32-9B 4 6 152 46 28 121 3.2 10 SMA 100 100 10 100 100kHz-300Mhz

　1.探头以50±j0负载阻抗校准　　　2.取决于脉冲宽度和重复率
