谐波闪烁测试系统



  --满足 IEC61000-3-2/3/11/12,同时满足 IEC 61000-4系列中电源相关抗扰度实验

  德国SPS公司所提供的谐波闪烁测量系统是世界上现今最完美,配置最灵活的系统,待测设备(EUT)的功率可以从1kW(220V电压下,电流4A)直至90kW(38V,三相供电条件下,电流大于75A;或120kW/三相380V输出条件下,EUT最大电流不小于100A)

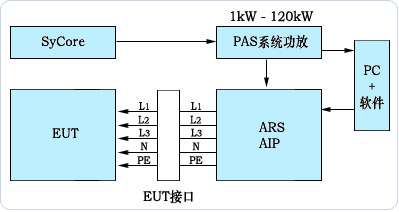

  一个谐波闪烁测量系统由下面几个部分配合相应的软件组成:

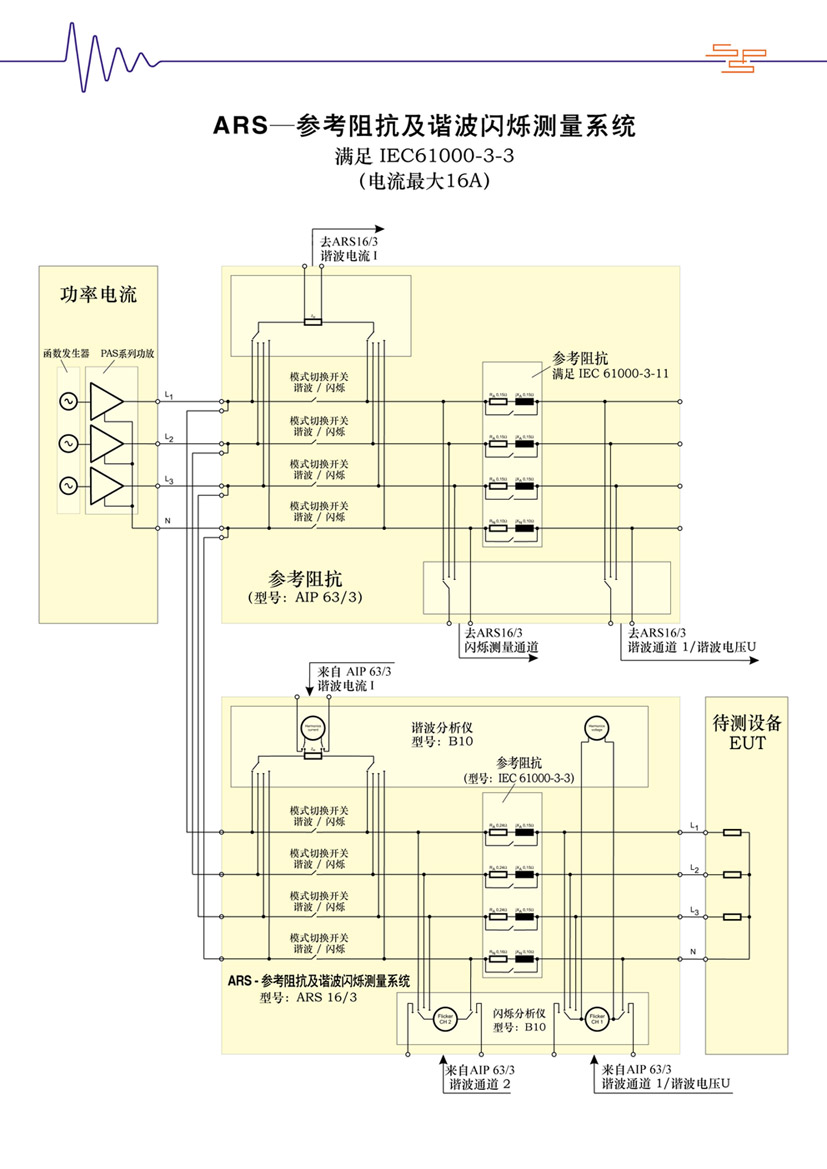

  用户可点击相应部件查看具体参数和性能指标;总体详细电路原理图请参考:图1 图2


  这类配置的系统,均可满足:(注:满足 IEC61000-3-11&12需要PAS功率足够大-具体功率大小,请参考 PAS系列...)
   * 谐波测量满足 IEC 61000-3-2,IEC 61000-3-12
   * 闪烁测量满足 IEC 61000-3-3,IEC 61000-3-11

  上选配置除了满足谐波闪烁测量之外,又可以在软件支持下满足:
   IEC 61000-4-11、 IEC 61000-4-13、 IEC 61000-4-17
   IEC 61000-4-27、 IEC 61000-4-28、 IEC 61000-4-8

  配合德国HILO-TEST公司生产的CE-TESTER及其他类型脉冲信号发生器,配合相应的耦合解耦网络可实现:
   IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-11

  SPS的谐波闪烁系统在全世界有良好的口碑,为世界上各大名电器,电工电子设备生产企业所采用,如西门子、索尼、LG、IBM等,具体用户详细资料参考 用户清单

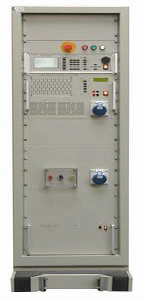

单相16A或32A 谐波闪烁测量仪
完全满足IEC61000-3-2/3测试的要求,同时具有如下特点:
1)传导干扰测试满足:
谐波测量满足IEC61000-3-2
闪烁测量满足IEC61000-3-3
2)同时可完成电源相关抗扰度测试:
IEC 61000-4-8 工频磁场抗扰度测试
IEC 61000-4-11 系统内谐波抗扰度测试
IEC 61000-4-17 直流供电系统中的交流分量
IEC 61000-4-28 市电频率变化抗扰度测试
IEC 61000-4-29 直流电压跌落、短时中断以及变化抗扰度

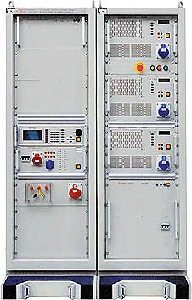

3相16A或32A 谐波闪烁测量仪
完全满足IEC61000-3-2/3测试的要求,同时具有如下特点:
1)传导干扰测试满足:
谐波测量满足IEC61000-3-2
闪烁测量满足IEC61000-3-3
2)同时可完成电源相关抗扰度测试:
IEC 61000-4-8 工频磁场抗扰度测试
IEC 61000-4-11 系统内谐波抗扰度测试
IEC 61000-4-17 直流电源上交流分量抗扰度测试
IEC 61000-4-27 三相不平衡抗扰度测试
IEC 61000-4-28 市电频率变化抗扰度测试
IEC 61000-4-29 直流电压跌落、短时中断以及变化抗扰度




三相75安培 谐波闪烁测量仪
完全满足IEC61000-3-11测试的要求,同时具有如下特点:
1)传导干扰测试满足:
谐波测量满足IEC61000-3-2
闪烁测量满足IEC61000-3-3
2)同时可完成电源相关抗扰度测试:
IEC 61000-4-8 工频磁场抗扰度测试
IEC 61000-4-11 系统内谐波抗扰度测试
IEC 61000-4-17 直流电源上交流分量抗扰度测试
IEC 61000-4-27 三相不平衡抗扰度测试
IEC 61000-4-28 市电频率变化抗扰度测试
IEC 61000-4-29 直流电压跌落、短时中断以及变化抗扰度
