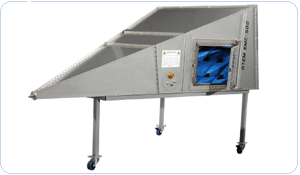

GTEM 20GHz　

　　我们提供的高性能GTEM，频率范围最高可达20GHz，特别适合于中小型EUT测试，可以满足民标IEC61000-4-3，军标RS103及汽车ISO11452-2的测试要求。
　　该GTEM由意大利EMCTEST设计制造，具有如下优点：
　　　　*　可移动的屏蔽环境；
　　　　*　进行EMI发射和EMS抗扰度测试；
　　　　*　满足IEC/EN 61000-4-20和FCC ANSI C63.4的要求；
　　　　*　产生的场强相当均匀；
　　　　*　EMS测试仅需要更小的功率放大器；
　　　　*　在整个频率范围内VSWR极好；
　　　　*　发射测试中不需要变化天线高度和极性；
　　　　*　低成本；

GTEM主要技术指标：

- 连接器： N型
- 阻抗： 50欧姆
- 频率范围： 0.1 MHz - 20 GHz
- 典型驻波比(5GHz)： 1:1.2
- 屏蔽性能： 10 kHz - 10 MHz > 50 dB
　　　　　 　10 MHz - 20 GHz > 100 dB

标准配置：

- 单相两线10A电源滤波器
- 光纤通道数量： 1个
- RF馈通N型连接器： 2个

选配件：

- 室内照明
- 门旁边的窗口
- 靠近输入端的第二个小门
- 电动锁
- 三相电源滤波器
- 25芯信号滤波器
- 视频监控系统
- 气体/水馈通板
- 风扇

型号	GTEM250	GTEM500	GTEM750	GTEM1000	GTEM1250	GTEM1500	GTEM1750	GTEM2000
最大输入功率(W)	250/500*	500/1000*	600/1200*	800/1600*	800/1600*	800/1600*	800/1600*	800/1600*
EUT电源插座数量	1	2	2	2	2	2	2	2
外部尺寸，长宽高(cm)	115x64x44	300x165x110	400x220x147	500x276x184	600x330x220	700x385x257	800x440x293	900x495x330
门尺寸(cm)	30x23	42x42	61x61	79x79	100x100	120x120	140x140	160x160
轮子	无	可选	标配	标配	标配	标配	标配	标配
重量(公斤)	80	200	400	650	850	1000	1300	1650
最大EUT，长宽高(cm)	20x20x15	40x40x30	60x60x50	75x75x70	100x100x85	120x120x100	140x140x120	160x160x140
定义的测试体积 ±3dB < 1GHz (cm)	15x15x10	30x30x15	45x45x25	60x60x30	75x75x42	85x85x50	100x100x50	115x115x60
隔板高度(mm)	250	500	750	1000	1250	1500	1750	2000
